Bazin/Rezervor Suprateran
ATENTIE! Recipientele de gaz GPL se incarca doar 80% din capacitate.
Un bazin GPL suprateran este o solutie eficienta pentru incalzirea locuintelor, hotelurilor, cladirilor de birouri si halelor industriale, atunci cand se doreste reducerea costurilor pentru incalzire si apa calda. Rezervoarele GPL supraterane comercializate de Statie GPL sunt omologate, construite pentru exploatare sigura si protejate la exterior cu un strat de zinc si un finisaj poliuretanic alb, rezistent in timp.
Bazinele si buteliile GPL sunt certificate ISO 9001:2008.
- Fabricate din otel OL
- Proiectate conform Directivei UE pentru echipamente sub presiune 2014/68/UE PED
- Presiune de testare P: 17,65 bar
- Temperatura de lucru: intre -40 si +50 grade C
- Material utilizat cu certificat de inspectie 3.1 conform EN 10204
Controale de constructie:
- Inspectie interna partiala si inspectie finala
- Test hidraulic la 25,25 bar
- Test la aer pentru toate componentele
Finisaje:
- Sablare SA 2.5 conform ISO 8501-1, cu gravura intre 35 si 60 microni
- Amorsa galvanizata cu catalizator, aplicata prin pulverizare, cu grosime minima de 80 microni
- Vopsea alba cu catalizator, RAL 9010, cu grosime minima de 50 microni
- Control al nivelului cu ceas calibrat
- Picioare de sustinere cu decupaj pentru prindere
- Supapa de protectie la suprapresiune
- Supapa retur gaz
- Valva de siguranta
- Indicator de nivel cu capac metalic de protectie
- Gura de umplere tip presiune GPL
- Supapa de aerisire si eliminare a presiunii la umplere
- Capac de protectie pentru supape
- Placa de identificare nominala cu serie, numar, an de fabricatie, material utilizat, rezultat al testului de presiune, capacitate, numele producatorului, normele europene aplicabile si marcaj CE
- Certificat de omologare
- Declaratie de conformitate

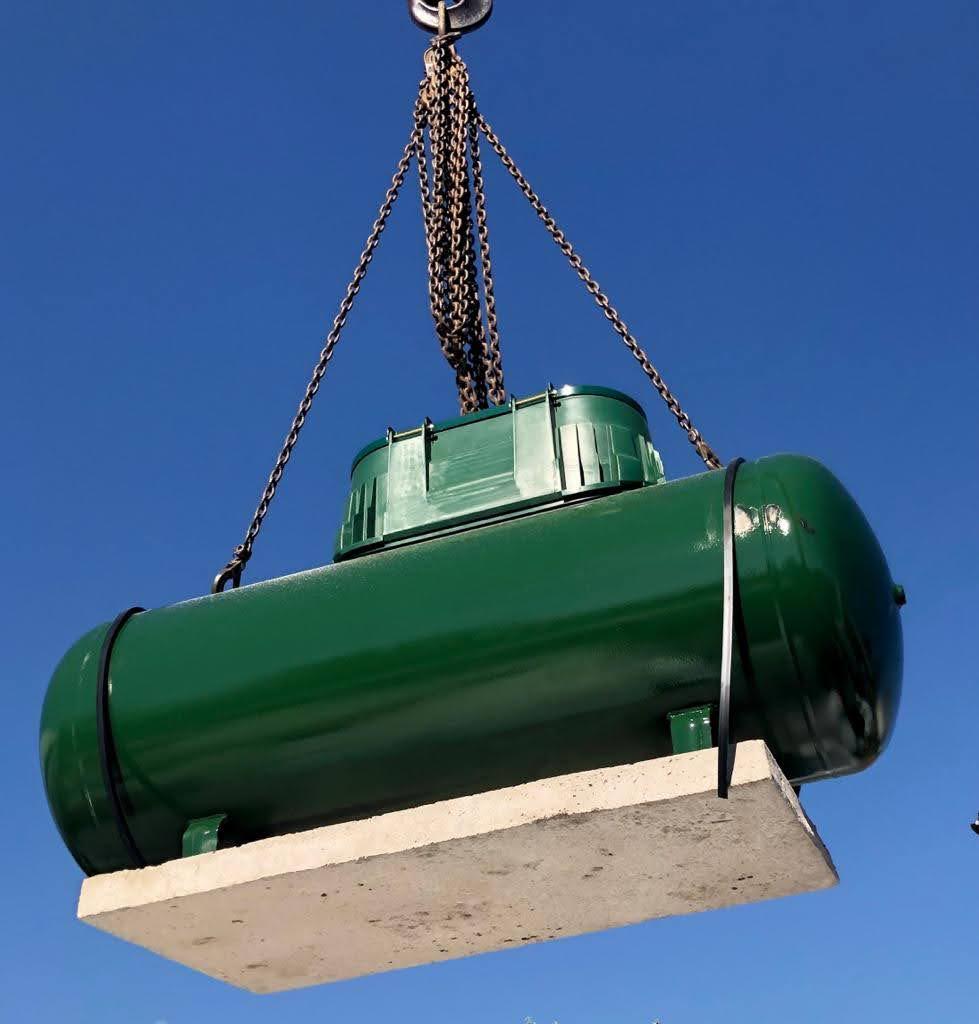

Bazin/Rezervor Subteran (Epoxy)
ATENTIE! Recipientele de gaz GPL se incarca doar 80% din capacitate.
Un bazin GPL subteran cu protectie epoxidica este o alegere eficienta pentru incalzirea locuintelor, hotelurilor, cladirilor de birouri si spatiilor industriale, atunci cand este nevoie de reducerea costurilor pentru incalzire si apa calda, fara a afecta vizual amenajarea curtii. Rezervoarele GPL subterane sunt omologate in Romania si ofera o utilizare sigura, stabila si durabila.
Rezervoarele subterane sunt protejate cu un strat special de vopsea epoxidica, conceput pentru a izola rezervorul de actiunea fizico-chimica a solului. In plus, acestea beneficiaza de protectie catodica cu anozi din magneziu si electrozi din cupru, iar fiecare bazin GPL subteran este livrat cu kit de protectie catodica inclus.
Bazinele si buteliile GPL sunt certificate ISO 9001:2008.
Caracteristici tehnice pentru bazin GPL subteran:
- Fabricat din otel OL
- Placa de identificare nominala cu serie, numar, an de fabricatie, material utilizat, rezultat test presiune, capacitate, nume fabricant, norme europene aplicabile si marcaj CE
- Certificat de omologare
- Declaratie de conformitate
Norme și recomandări pentru țevi și racorduri în instalațiile de GPL
- De la rezervor/butelie până la regulator (presiune înaltă – 1–16 bar)
Țeavă de oțel fără sudură sau sudată (negalvanizată sau galvanizată)
Standard: SR EN 10255, SR EN 10216 sau SR EN 10220.
Presiune de lucru: 16 bar sau mai mult, în funcție de diametru.
Montaj: sudat sau filetat, cu fitinguri metalice (coturi, teuri, nipluri, mufe).
Motiv:
Rezistă excelent la presiune și la șocuri mecanice;
Este ignifugă (nu se topește la căldură mare);
Este acceptată de toate normele de siguranță pentru faza de presiune înaltă.
Se montează doar la exteriorul clădirii sau în spații ventilate.
Conducta trebuie vopsită galben (culoarea standard pentru gaze) și protejată împotriva coroziunii.
- De la regulatorul de presiune către consumatori (presiune joasă – sub 100 mbar)
Aici gazul nu mai este sub presiune mare, deci pot fi folosite materiale mai ușoare:
Țeavă de cupru semidur (Cu DHP, conform EN 1057)
Motiv:
Rezistentă la coroziune și compatibilă chimic cu GPL-ul;
Se montează ușor, se poate îndoi și are durată mare de viață;
Are etanșeitate excelentă la fitingurile de tip compresie sau lipire capilară.
Montaj: de obicei îngropat parțial în perete sau aparent, fixat pe suport metalic.
Se folosește: în special pentru racordurile din interiorul locuinței.
- Pe tronsoane scurte – racorduri flexibile
Material: cauciuc sintetic special sau inox ondulat, omologat pentru GPL.
Se folosesc doar:
- între regulator și țeava rigidă;
- între țeava rigidă și aparatul de consum (aragaz, centrală, etc.).
Norme: trebuie să respecte EN 14800 sau EN 16436.
Interzis: furtunurile de cauciuc obișnuite pentru gaz natural — nu rezistă la GPL și pot crăpa!
- Reguli importante
Instalația trebuie proiectată și verificată de o firmă autorizată ANRE pentru GPL.
Țevile nu se montează niciodată prin pereți portanți sau tavane fără protecție.
Se fac probe de etanșeitate la presiune înainte de punerea în funcțiune.
Țevile exterioare trebuie protejate anticoroziv (vopsea, izolație, tub PVC).
Rezumat practic:
|
Tronson /Tip țeavă |
Material/Normă |
Presiune |
Montaj |
|
Rezervor/butelie → regulator |
Oțel fără sudură SR EN 10255 / 10216 |
1–16 bar |
Sudat/filetat, exterior |
|
Regulator → consumatori |
Cupru semidur EN 1057 (Cu DHP) |
< 0.1 bar |
Lipit sau compresie
|
|
Racord la aparate |
Furtun inox/cauciuc omologat GPL EN 14800 / EN 16436 |
< 0.1 bar |
Cu racord filetat |
Dimensiuni atipice
REZERVOR DE GAZ LICHIFIAT (GPL) ORIZONTAL SUPRA- / SUBTERAN
Rezervoarele de stocare GPL sunt fabricate în Bulgaria, în conformitate cu Directiva 2014/68/UE (Directiva privind echipamentele sub presiune - PED) și standardul EN 13445:2021. Acestea sunt realizate din oțel carbon de înaltă calitate și sunt proiectate pentru stocarea sigură și eficientă a propanului, butanului și amestecurilor acestora.
Specificații tehnice:
- Capacitate de stocare:
- Rezervoare standard: până la 100 m³
- Rezervoare personalizate: până la 150 m³ (la cerere)
- Presiune de operare: 17,65 bar
- Temperatură de lucru: de la -20°C până la +50°C
- Pregătirea suprafeței: Sablată abraziv până la gradul Sa 2.5, conform EN ISO 8501-1
- Protecție anticorozivă:
- Rezervoare supraterane: Acoperire în clasă C3 Mediu; opțional C4 sau C5
- Rezervoare subterane: Protecție cu acoperire PUR, cu rezistență dielectrică de 10 kV
- Opțiuni suplimentare: Scări, platforme cu balustrade de protecție
- Configurări personalizate: disponibile la cerere
Rezervoarele sunt concepute pentru durabilitate, siguranță și performanță pe termen lung în diferite condiții de mediu.
Butelii GPL
ATENTIE! Recipientele de gaz GPL se incarca doar 80% din capacitate.
Buteliile GPL pentru incalzire locuinta sunt o solutie practica pentru case fara acces la reteaua de gaz, pentru aragaz, arzatoare sau pentru alimentarea unor sisteme de incalzire bine configurate. Sunt produse conforme cu standardele europene si pot fi integrate in solutii eficiente pentru consum rezidential.
Aceste butelii GPL sunt realizate in conformitate cu normativele de constructie UNI EN 1442 si cu Directiva Europeana 1999/36/CE. Productia poate fi adaptata la cerere sau pe baza desenelor tehnice furnizate de client. De asemenea, pot fi livrate butelii pentru gaze tehnice cu capacitati intre 6,2 si 40 litri, la presiuni de 36 si 49 BAR, in functie de cerintele aplicatiei.
- Se pot conecta in baterii de 2, 3 sau 6 bucati cu ajutorul unei centraline
- Butelii noi, cu garantie 10 ani si robineti model european
- Fabricatie Italia
- Livrate impreuna cu documentatie si certificari europene
- Capacitate disponibila: 60 litri / 25 kg
- Dimensiuni: diametru 358 mm, inaltime 808 mm, greutate 19 kg
- Capacitate disponibila: 83,3 litri / 35 kg
- Dimensiuni: diametru 358 mm, inaltime 1.080 mm, greutate 32,8 kg
- Capacitate disponibila: 150 litri / 62 kg
- Dimensiuni: diametru 500 mm, inaltime 1.030 mm, greutate 44 kg
